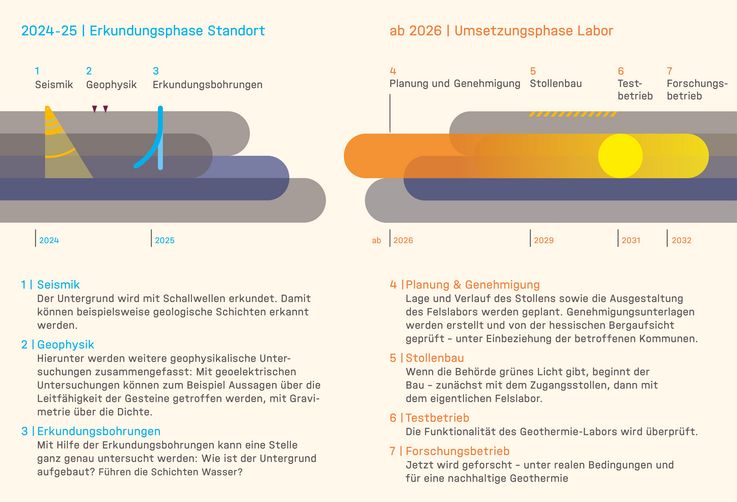

Mit Hilfe von Schallwellen, die durch Vibration erzeugt werden, wird die Geologie untersucht (Seismik). Messgeräte (Geophone) nehmen hierbei die reflektierten Wellen auf.

MESSVERFAHREN
Die Reflexionsseismik ist eine geophysikalische Untersuchungsmethode, um die obere Erdkruste grafisch abzubilden. Die Skizze zeigt, wie die vom Vibratorfahrzeug erzeugten Schallwellen in den Untergrund gesendet werden. Diese durchdringen die verschiedenen geologischen Schichten und werden an deren Grenzflächen reflektiert. An der Erdoberfläche werden die reflektierten Wellen von Geophonen aufgenommen und aufgezeichnet. Geophone sind Instrumente zur Messung dieser schwachen Bodenvibrationen. Aus Ankunftszeit und Eigenschaft der zurückgeworfenen Echos kann ein detailliertes Bild des Untergrundes berechnet werden.

ABLAUF
Vor Beginn der Messungen wurden die Geophone installiert. Dafür steckten Mitarbeiter der Firma DMT Group, unterstützt

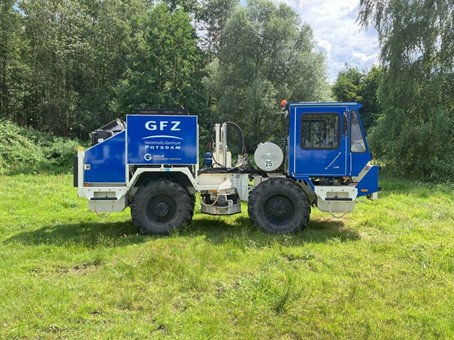

durch das GeoLaB-Team, die Geräte entlang der Messstrecke in den Boden und entfernten danach wieder. Zur Erzeugung der notwendigen Schallwellen wurde ein sogenanntes Vibratorfahrzeug eingesetzt. Dieses Fahrzeug ist mit Vibrationsplatten ausgestattet, die Schallwellen in den Boden abgeben.

Die Informationen zur abgeschlossenen Seismikkampagne im September 2024 finden Sie gebündelt auch im Seismik-Flyer.

Forschung aus der Luft – für die Energie der Zukunft: Ende Mai 2025 hob ein Helikopter über der Trommregion ab – mit einem klaren Ziel: den Untergrund des Odenwalds aus der Luft vermessen. Im Tiefflug und mit modernster Magnetik-Technologie wurde das Erdinnere sichtbar gemacht.

Worum geht’s?
Im Forschungsprojekt GeoLaB erforschen wir die Nutzung tiefer Erdwärme aus kristallinem Gestein. Damit das gelingt, brauchen sie ein exaktes Bild des geologischen Aufbaus. Ein Puzzlestein des Gesamtbildes liefern präzise, fluggestützte Magnetfeldmessungen.

Was misst der Helikopter?
Er registriert natürliche Schwankungen im Magnetfeld der Erde – ganz ohne Eingriff in die Umwelt. Die Messung ist kontaktlos, leise und völlig unbedenklich für Mensch, Tier, Gebäude und Natur. Es werden keine Foto- oder Filmaufnahmen gemacht.

VERMESSUNG UND GRAVIMETRIE
Alle Messpunkte werden mit einem GPS (engl.: global positioning system) mit hoher Messgenauigkeit eingemessen. Dies ermöglicht eine präzise Bestimmung der Positionen und trägt zur verbesserten Interpretation aller weiteren Messdaten bei.  Die Gravimetrie misst Änderungen im Schwerefeld der Erde, die durch Dichteunterschiede im Untergrund verursacht  werden. Ein Gravimeter wird auf der Erdoberfläche platziert und erfasst minimale Änderungen der Schwerkraft. Durch die  Kombination von Gravimetrie und GPS lassen sich detaillierte Karten der Dichteverteilung im Untergrund erstellen.

MAGNETIK
Die Magnetik ist eine geophysikalische Methode zur Messung von Variationen des Erdmagnetfelds. Diese werden durch  unterschiedliche magnetische Eigenschaften des Untergrunds verursacht und mit dem Magnetometer gemessen. Das  Instrument wird auf den Boden gestellt und misst für einige Minuten, um genaue Daten zu sammeln.

GEOELEKTRIK
Die Geoelektrik ist ein Verfahren zur Untersuchung der elektrischen Leitfähigkeit des Untergrundes. Dafür wird ein  elektrischer Strom durch den Boden geleitet und die resultierende Spannung gemessen. Daraus wird der elektrische  Widerstand des Untergrundes berechnet. Dieses Verfahren macht Gesteine und Gesteinsschichten mit unterschiedlichen elektrischen Eigenschaften sichtbar. Die folgende Abbildung zeigt einen typischen Aufbau einer geoelektrischen Messung, bei der die Elektroden über ein Kabel mit einer Messeinheit verbunden sind. Als Elektroden dienen Edelstahlspieße, die in regelmäßigen Abständen entlang des Profils von Hand einige Zentimeter tief in den Boden gesteckt werden. Der gesamte Messablauf wird über eine Software gesteuert.

Die Messverfahren werden mit Bildern auch im Geophysik-Flyer zur Messkampagne 2024 vorgestellt.

Auf der Tromm wurde in die Tiefe gebohrt, um die geologischen Schichten mit Hilfe von Erkundungsbohrungen noch genauer untersuchen zu können. Der Bohrplatz lag südwestlich des Naturspielortes auf der Tromm. Auf dem umzäunten Bohrplatz wurden Maschinenstellflächen und Lagerbereiche eingerichtet sowie Container für Büroarbeiten und das Personal aufgestellt. Die Bohrbaustelle wurde mit einer 10 Meter hohen Schallschutzwand umbaut. Diese Auflage der genehmigenden Behörde diente dem optimalen Schallschutz der Anwohnerinnen und Anwohner sowie den Maßnahmen zur Bekämpfung der Afrikanischen Schweinepest.

In diesem Film gibt das GeoLaB-Team Einblicke in die Arbeiten der Erkundungsphase mit den Tiefbohrungen.

Nach Abschluss der Untersuchungen rund um die zwei Bohrungen wird die Baustelle wieder vollständig zurückgebaut.

Zwischen Dezember 2024 und Ende Januar 2025 fand die Baustelleneinrichtung statt. Die Bohrung wurde in den Monaten Februar und März 2025 ca. 500 Meter tief in den Untergrund gebohrt und hatte einen Durchmesser von 16 Zentimetern. Sie wurde in einem 24 Stunden Betrieb durchgeführt.

Um die geologischen Schichten genau untersuchen zu können, wurden während der gesamten Bohrung die Bohrkerne mit einem Durchmesser von ca. 10 cm gewonnen. Nach der eigentlichen Bohrung fanden im April Messungen im Bohrloch statt.

Wer hat gebohrt?

Das KIT hat die Firma Daldrup & Söhne AG mit der Durchführung der Bohrung beauftragt.

Was ist das Besondere an der Bohrung?

Die Bohrung ermöglicht einen genauen Blick in den Untergrund. Wir wollen damit Aufschluss über die geologische Beschaffenheit der Tromm bekommen. Dazu wurde der gesamte Bohrkern der 500 Meter langen Bohrung gewonnen, untersucht und am KIT in Karlsruhe weiter analysiert.

Wozu wurde die Bohrung noch genutzt?

Im Bohrloch wurden nicht nur Gesteinsproben in Form von Bohrkernen gewonnen, sondern es wurden auch für ca. zwei Wochen weitere Untersuchungen und Messungen durchgeführt.

Aufgrund der vielversprechenden Ergebnisse der ersten Bohrung wurde im Juni 2025 vom selben Bohrplatz aus eine zweite Erkundungsbohrung durchgeführt. So konnten wir einen größeren Bereich des Tromm-Massivs unter die Lupe nehmen.

Die Besonderheit der zweiten Bohrung: Die Ingenieure lenkten sie von Anfang an gezielt ab – mit etwa einem Grad pro 15 Meter. So erreichte sie nach 730 Metern eine Endtiefe von etwa 580 Metern - über 370 Meter vom Bohrplatz entfernt. Mit dieser schrägen Führung konnten die Forschenden das Gestein großflächiger untersuchen. Dadurch stieg auch die Wahrscheinlichkeit, auf Klüfte im Gestein zu treffen, die für die Bewertung der geologischen Eignung der Tromm für die Geothermieforschung entscheidend sind. Ein weiteres wichtiges Mosaiksteinchen im Gesamtbild der Tromm.
